NAKAYO/Comelit（コメリット）IKALL(アイコール)：集合住宅向け IPインターフォンシステム

集合住宅向けIPインターホン　IKALL (アイコール) NAKAYO/Comelit（コメリット）

外出先から来訪者を動画でリアルタイムで確認・通話できるLAN接続のカメラ付集合玄関機　

集合住宅向けIPインターホン＿Comelit　IKALL（コメリット・アイコール）

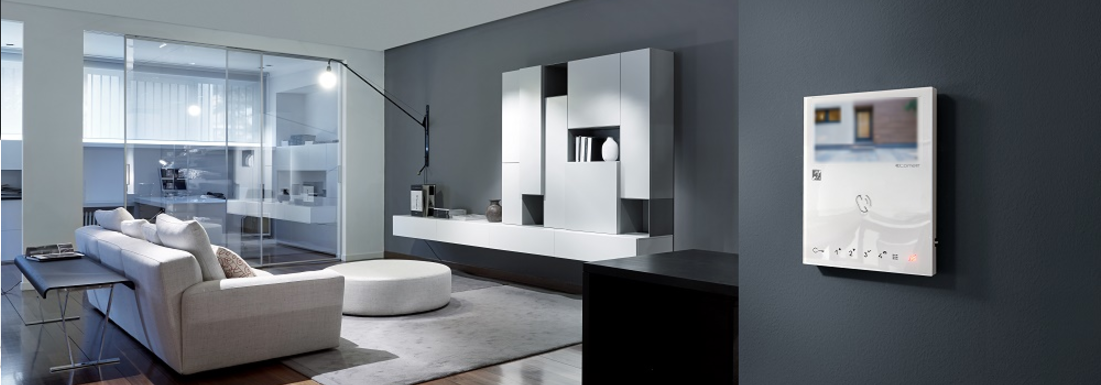

どんなお部屋にも馴染むデザイン＆機能性に優れたIPインターフォン

LAN接続できるカメラ付IPインターフォン「IKALL」は、既存のＬＡＮ設備を利用することにより、簡単な取り付け工事、低コストでの運用が可能で、新築、既築を問わず手軽に導入することができます。
スマートフォンや一般電話機による来訪者の応対、オートロックの解錠操作や、さまざまなIT機器との接続が容易となり、お部屋のデザインやグレードに合わせて機器を自由に組み合わせることで、物件の差別化・付加価値を高めます。
オーナー様のご要望・ご予算にあわせたオートロックシステムをご提案いたします。

Comelit（コメリット）　IPインターフォンの特長

Comelit（コメリット）　IPインターホンの特長

便利な機能

スマホ、タブレット、固定電話での応答も可能	掲示板機能	室内モニターとの外部接続
お部屋のライフスタイルに合わせてシステムを構築できます。室内モニターとスマホやタブレットで応答	お部屋で掲示内容を確認管理会社から情報発信	お部屋のモニターと外部との相互連絡

Comelit専用アプリでどこにいても来訪者を確認

コメリットアプリ｜IPインターホン Comelit　スマートフォンアプリ

スマホ・タブレットでどこでも来客応対｜Comelit
いつでも、どこでもスマートフォンで来客応対
次のような目的で使用可能
■来客応対
■複数のモニターへの映像通話が可能
■Comelitアプリがインストールされている他のデバイスに映像通話が可能

インターネット(３G/4G)を使用し、外出先でもスマートフォンで来客応対

Wi-Fi環境があればスマートフォンで来客応対

Comelitアプリケーションをインストールで同じ機能をコンピューターでも

Comelitアプリについてのご注意事項
・本システムを利用するためのスマートフォン向けアプリケーションは、Google Play、App Storeでダウンロードできます。
・ダウンロードには別途通信料が発生します。
・外出先からの操作には、インターネット接続・契約が必要です。
・ご利用機種、ご利用のハードウェア、通信環境によっては、正常に動作しない場合があります。
・すべての機種について動作保証するものではありません。
・無線ＬＡＮの電波状況のネットワークの状態によっては、通話が途切れるなどする場合があります。

集合玄関機

IKALLシリーズ（アイコール）

IKALL　Video:IKALL　Audio＿Comelit（コメリット）
■エクステリアにマッチする気品あるフルフラットキー（自照式）
■業界トップレベルの防塵・耐水性「IP54」
■住戸別の解錠用暗証番号を登録可能
■アルミ仕上げのスタイリッシュな外観
■スマートフォンで専用アプリを使い来客応対も可能　

バックライト付LCD
バックライト付LCD/IPインターホン・IKALL（アイコール）

自照式フラットキー

住戸親機：カメラ付タイプ

お部屋のグレードに合わせて親機を混在させることもできます。

MINI（ミニ）

■ハンズフリー（双方向同時通話）　　　■4.3”カラーモニター　　　　　　　■LED表示付フラットキー
■動画録画・再生機能付　　　　　　　　■個別電源不要（PoE給電）　　　　■呼出音選択可能
■ドアチャイム機能（住戸玄関子機の代わりにドアチャイムをご利用できます）
■生活環境に応じた機能が選択可能なプログラマブルキー
　・各種呼出（最大4段階）
　・ドクターコール（救急隊自動解錠機能）
　・プライバシー（呼出音停止機能）

MAXI（マキシー）	MINI Handset(ミニ・ハンドセット)
■見やすい７”大型モニター ■ハンズフリー ■LED表示付個別タッチキー ■録画機能 ■埋込・露出・据置（別売パーツ利用）	■4.3"モニター ■ハンドセット付 ■LED表示付個別タッチキー ■露出

住戸玄関子機

QUADRA(クアドラ)

■カメラ付
■バックライト付呼出タッチ式ボタン
■表札付き

表札付きの住戸玄関子機｜IPインターホン｜Comelit

システム構成例

集合住宅向けIPインターホン＿システム構成例

【施工概要：基本機能でご利用の場合】

●各機器を設置
●LANケーブルで接続
　（1本当たり100m)
●PoEハブの電源を投入
●住戸親機に住戸（部屋）番号を設定
●集合玄関機に住戸（居住者）ごとの解錠用暗証番号を登録

※住戸親機と集合玄関機は簡単な画面操作で設定できます。

【住戸玄関子機を設置】

※住戸玄関子機（QUADRA）の設定は、設定・管理ソフトウェア
＊「VIP Manager」で行います。

【ドアチャイム機能ご利用】

※呼びボタンは、2Prケーブルで住戸親機の接点
（IN1 ／GND）に接続します。

【設定・管理ツール】

設定・管理ソフトウェア　＊「VIP　Manager」を提供。
構築から運用・保守を手助けします。（Windows　PC用、Webから無償でダウンロード） IPインターホン：Comelit_IKALL設定・管理ソフトウェア

[主な機能]
●機器一覧を自動生成。全ての機器を管理
●メニュー画面操作
●機器の設定を一元で操作可能
●機器の設定情報を一元でバックアップ・復元可能
●機器の動作状況を一元で確認可能

【ご利用に際してのご注意】

・本機能をご利用する場合、マルチ・ユーザー・ゲートウェイが必要になります。
・スマートフォン、一般固定電話、携帯電話（それぞれの回線契約含む）は入居者様がお持ちのものを利用することを前提としています。
・スマートフォンの場合、専用アプリをインストールして利用します。（Android、iOS対応)
・ビジネスホンで解錠する場合、内線へのPB信号送出の設定が必要です。
・スマートフォン利用（インターネット接続）・一般固定電話機および携帯電話（外線接続）の場合は回線業者との回線契約が必要です。(別途回線工事料金と利用料金が発生します）。また、外線接続の場合、回線契約に応じた通話料金が発生します。
・電波状況や回線状況が悪い場合、音声がとぎれたり画像の乱れたり解錠できないことがあります。
・スマートフォンの場合、キャリアや機種によってがご利用できないことがあります。

Comelit_IKALL_ＩＰインターホン施工事例

　施工例の一部をご紹介します

※画像をクリックすると、拡大表示します。

東京都

東京都

東京都

既存のLANに接続すれば、様々な環境にIPインターフォンを導入できます。
世帯数やご予算に応じて最適なインターホンシステムをご提供します。

マンション

アパート

オフィスビル
テナント・オフィスビルのオートロック

レンタルオフィス
レンタルオフィスのオートロック

シェアハウス
シェアハウスにオートロック

学生寮・社員寮
学生寮・社員寮にオートロック

　について　　

Comelitはイタリアに本社を置くインターフォンメーカーで６０年以上の実績があり、世界1６ヵ国に支社がある会社です。

【導入事例】　・ニューヨーク　・ドバイ　・シンガポール　・モナコ　他

Comelit製品に関して、国内では株式会社ナカヨが輸入販売代理店となります

ナカヨ・IPインターホン【IKALL（アイコール）】に関するお問合せ先　　コメリット・IPインターホンのご紹介｜Comelit

製品仕様

区分	集合玄関機	住戸玄関子機	住戸親機
製品名	IKALL（アイコール）	QUADRA（クアドラ）	MINI（ミニ）
取付	露出・埋込	露出	露出
通話方法	ハンズフリー（同時双方向）
表示系	バックライト付LCD	LED表示	4.3”モニター
操作系	自照式フラットキー	タッチキー	フラットキー
カメラ最低照度	約0.3lux(LEDライト付)	約1lux(LEDライト付)	ー
インターフェース	Ethernet(Cat5e LANケーブル)
インターフェース	ケーブル直結 (ネジクランプコネクタ端子)	RJ45
端子	リレー接点(NC/NO/COM)×1 （ワンショット）	ー	無電圧接点入力×1 (ドアチャイム用)
耐塵挨・防水性	IP54		ー
電源	PoE供電(IEEE802.3at準拠）
使用周辺温度	-25～45℃	-25～55℃	-5～40℃
寸法 (高×幅×奥行)	305×125×約62mm(埋込時) (露出部　埋込時：約16mm、露出時：約48mm)	195×95×23mm	160×115×22mm

【IKALL構成パーツ】

必須パーツ

Video/Audio Unit 型番：4682HC	Video/Audio Panel 型番：33410M	Call Module 型番：3360BM	Frame 型番：3311/3S 305×125×37.5ｍｍ（露出部約16ｍｍ）

選択パーツ　（いずれか1個を選択）

埋込Box 型番：3110/3 297×118×45ｍｍ	露出Box 型番：3316/3 303×123×32.5ｍｍ	露出Box(雨よけ付) 型番：31163 332×154×85ｍｍ

ご使用にあたっての注意事項

・ご使用の際は取扱説明書取扱説明書を良くお読みの上、正しく安全にお使いください。
・本装置の故障・誤動作、停電等の外部要因による付随的損害の補償は負いかねますので、予めご了承ください。
・ComelitはComelit group S.p.A.(本社：イタリア)の登録商標です。
・その他記載の会社名や製品名及びサービス名は、各社の商標または登録商標です。
・本製品は輸出できません。
・液晶ディスプレイはハメコミ合成などの加工処理をしております。
・Comelit製品に関して、国内では株式会社ナカヨが輸入販売代理店となります。千葉通信システムは、正規販売店です。
・個人輸入、並行輸入による販売会社の施工に関するお問合せにはお答え致しかねます。予めご了承くださいますよう、お願い致します。
